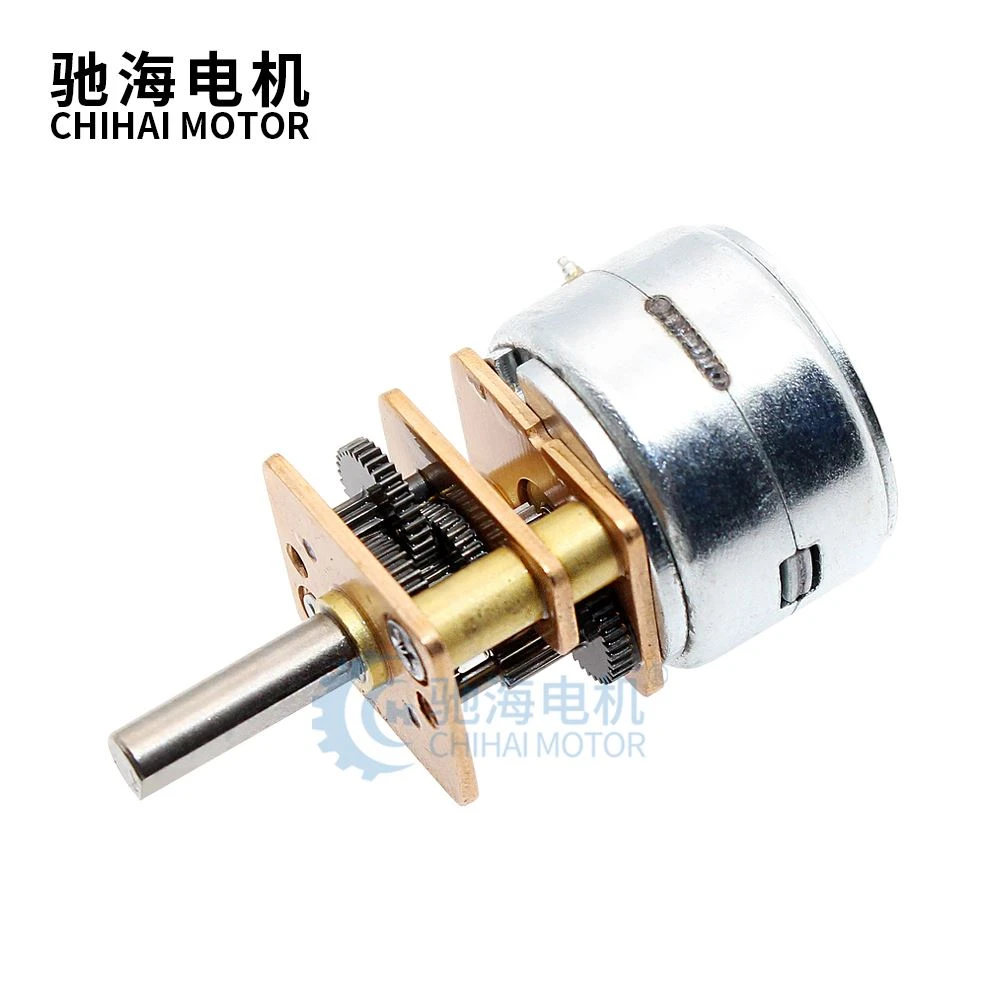

Krokový bezkomutátorový DC redukční motor

All Metal Gear, D Shaft, Dvoufázová čtyřvodičová koncovka

Odeslat dotaz

Popis výrobku

Typ produktu	CHS-GM15BY krokový bezkomutátorový stejnosměrný redukční motor
Velikost	Φ15*20,5mm (bez délky osy)
Délka hřídele	10 mm Jednosměrná vnější hřídel (přizpůsobitelné)
Průměr hřídele	3mm hřídel typu D
Napětí	DC 5-12}V
Hmotnost	Asi 13 g
aplikace	Inteligentní selfie tyč, inteligentní držák fotoaparátu, inteligentní robotická kamera úhel, inteligentní miniaturní robot atd

Bezkomutátorový stejnosměrný převodový motor je účinný, spolehlivý a nízkohlučný typ motoru, který je široce používán v domácích spotřebičích, robotech, modelech letadel a dalších oborech.

Za prvé, účinnost bezkomutátorového stejnosměrného převodového motoru je jednou z jeho největších výhod a je účinnější než tradiční kartáčový stejnosměrný motor.

Za druhé, bezkomutátorový stejnosměrný převodový motor má také vlastnosti vysoké spolehlivosti. Struktura je poměrně jednoduchá a nejsou zde žádné snadno opotřebitelné části, jako jsou kartáče a kartáče, takže životnost je delší. Zároveň má motor díky režimu střídavého pohonu vyšší stabilitu a je vhodný pro pracovní prostředí s vysokou zátěží a vysokou zátěží.

Detailní obrázky

product-750-1066

product-750-700

product-750-757

product-750-680

product-750-749

Vstupní parametry krokového motoru

MODELKA

CHS-15BY-M3015

JMENOVITÉ NAPĚTÍ	5 V DC (DRIVER IC:16219)	PROUD ZA FÁZI	160 mA / FÁZE
ODOLNOST CÍVKY	30±7% ohm / FÁZE	POČET FÁZÍ	2 FÁZE
KROKOVÝ ÚHEL	18 stupňů / KROK	ZPŮSOB BUZENÍ	2 FÁZE BUZENÍ
REŽIM JÍZDY	BIPOLÁRNÍ POHON	INDUKCE CÍVKY	9,5 mH / FÁZE
VÝTAHOVÝ MOMENT	VÍCE NEŽ 4 gf-cm AT 500 str./s	UDRŽOVACÍ MOMENT	VÍCE NEŽ 16 gf-cm AT 0 str
MAXIMÁLNÍ FREKVENCE ODPOVĚDI	VÍCE NEŽ 1200 pps	MAX. STARTOVNÍ FREKVENCE	VÍCE NEŽ 900 pps
TŘÍDA IZOLACE	TŘÍDA E PRO CÍVKY	IZOLAČNÍ PEVNOST	100 V AC JEDNU SEKUNDU
IZOLAČNÍ ODPOR	50MΩ DC 500V	PROVOZNÍ TEPLOTA	-0 - +55 stupeň

Výstupní parametry doběhového motoru

Model: CHS-GM15BY BLDC krokový motor

Napětí: DC 5.{1}V (IC:L6219 ovladače)

NE. fází	2 fáze 4 drát
Poměr	1: 10	1: 20	1: 30	1: 50	1: 100	1: 150	1: 210	1: 298	1: 30
Poměr	9.68	19.36	29.47	51.1	99.3	150.96	209.76	297.9	379.16
Krokový úhel	1.86 stupeň	0,93 stupně	0.61 stupně	0,35 stupně	0.18 stupně	0.12 stupně	0,086 stupně	00,06 stupně	0,047 stupně
Rychlost 1000 PPS (ot./min.)	300	200	100	60	30	20	14	10	8
Fázový proud	150 mA / FÁZE
Fázový odpor	30±7% ohm / FÁZE
Fázová indukčnost	9,5 mH / FÁZE
Přídržný moment (kgf.cm)	0.14	0.28	0.42	0.70	1.40	2.10	2.90	Maximálně povoleno 3.{1}kgf.cm
Vytahovací moment (kgf.cm)	0.04	0.08	0.12	0.20	0.40	0.60	0.84	1.20	1.50
Max startovací frekvence	VÍCE NEŽ 1200 PPS
Maximální frekvence otáčení	VÍCE NEŽ 900 PPS
