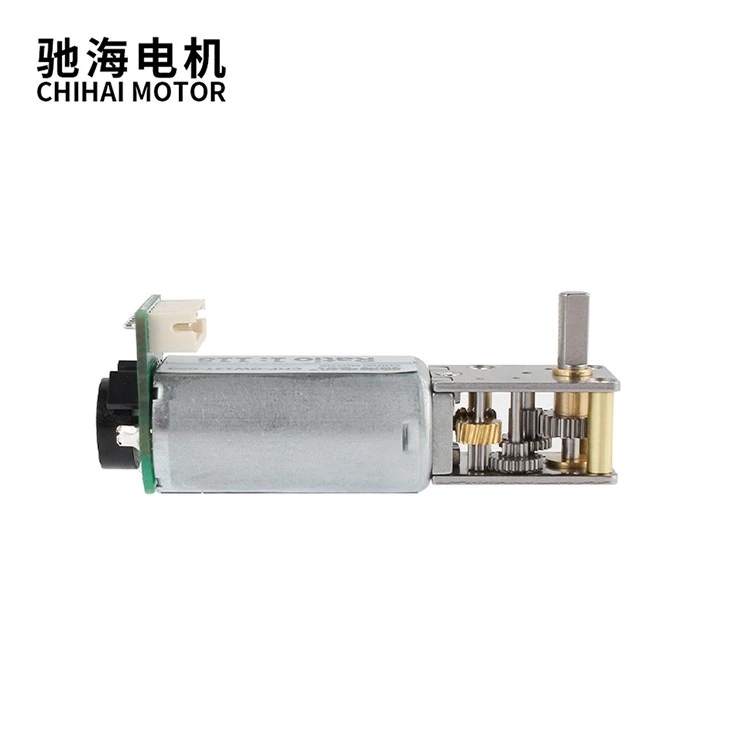

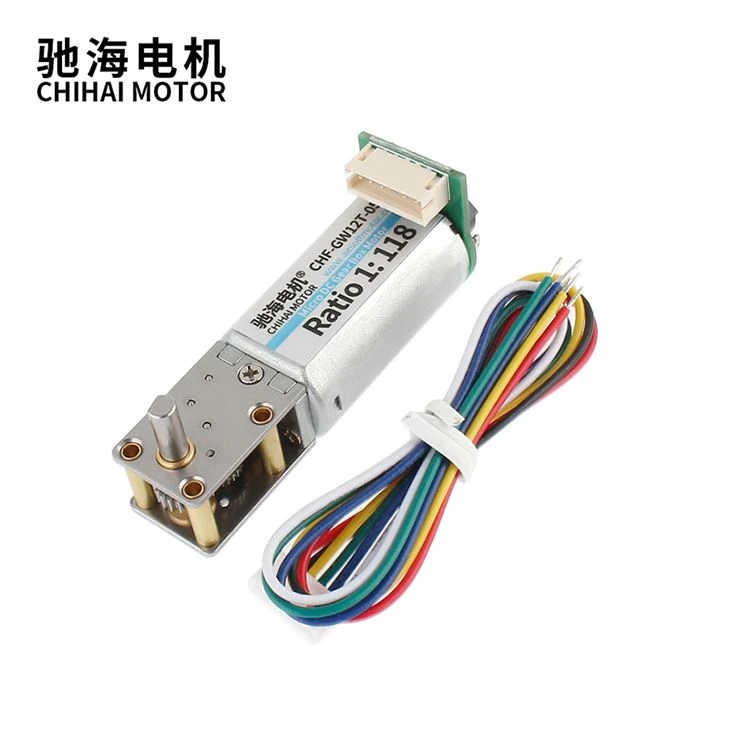

Mini DC Worm Motor s kodérem 6v12V
Popis produktu:
| Značka | Chihai Motor |
| Typ produktu | CHF-GW12T -050 ABHL Mini DC Worm Motor s kodérem |
| Délka hřídele | 8 mm |
| Hřídel diater | φ3mm |
| Napětí | Dc 6-12 v |
| Hmotnost | Asi 25 g |

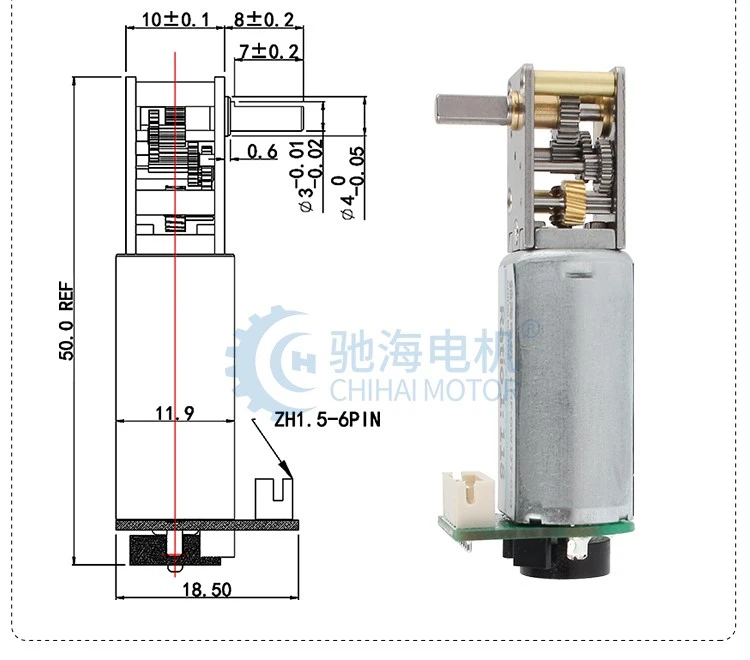

| Specifikace zapojení | ZH 1.5-6 PIN Terminal Connector |
| Specifikace kodéru | Ab duální fázový kodér 7 Line Základní napětí signálu 3,3 V nebo 5,0 V |
| aplikace |
Smart Selfie Stick, inteligentní kamera, Gimbal, Inteligentní rohový rohový roh, Inteligentní mikro robot atd. . |
Struktura ocelové desky:
Převodová šachta reduktoru vykazuje zvýšenou stabilitu, prodlouženou dlouhověkost a vynikající odolnost vůči vysokému točivému zatížení
Vinutí čistého měděného drátu:
Část rotoru přijímá čistou, měděnou skupinu, malý odpor, silnou elektrickou vodivost, velký točivý moment .
Vestavěný tlak citlivý na DV, kompatibilní s EMC
AB Biphase Hall Encoder:
Ab duální fázový přírůstkový magnetický hala kodér základna pulsu 7pprx poměr redukce rychlostního stupně

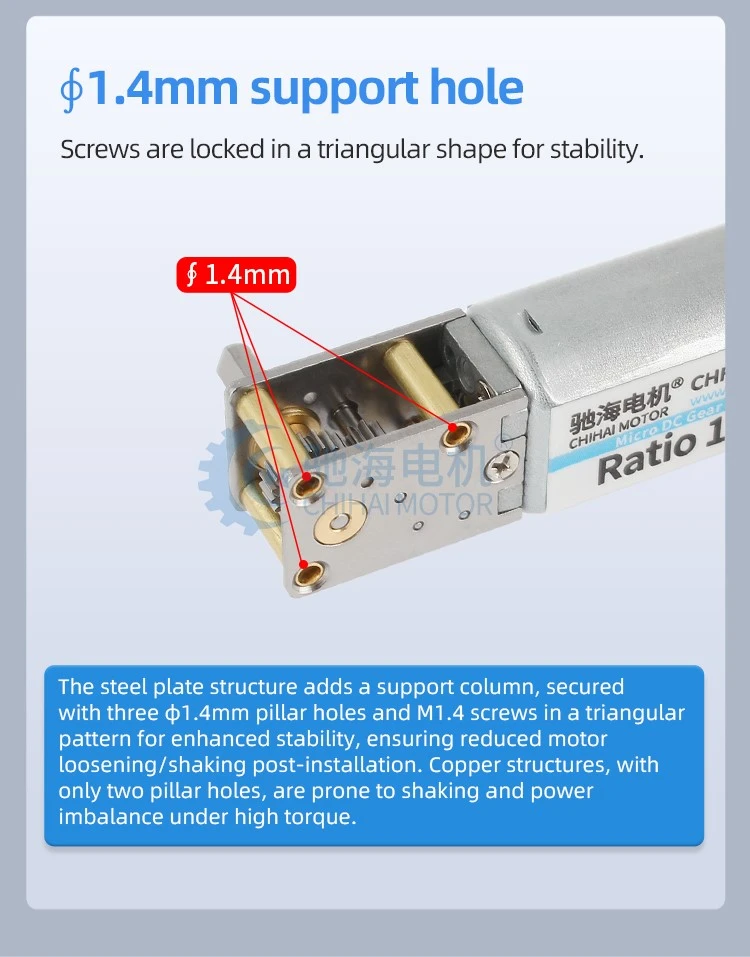

∮1,4mm podpůrná díra:
Šrouby jsou uzamčeny v trojúhelníkovém tvaru pro stabilitu .
Struktura ocelové desky přidává podpůrný sloupec zajištěný třemi φ1 . 4mm otvory pro sloup a M1 . 4 šrouby v trojúhelníkovém vzoru pro zvýšenou stabilitu, což zajišťuje snížené uvolňování/třepání motoru po instalaci. Měděné struktury s pouze dvěma otvory pro sloup jsou náchylné k třesu a výkonu pod vysokým točivým momentem.
Struktura ocelové desky
◆ Vysoká síla a tvrdost
◆ vydrží velké zatížení a dopady
◆ Dobrý odpor opotřebení
◆ Krásný vzhled vysoká přesnost
Struktury ocelových desek jsou robustnější než měděné, s otvory o převodových hřídelích méně náchylné k opotřebení při těžkých zatíženích nebo zastavením, což zajišťuje trvanlivost . měděné struktury pod prodlouženým vysokým točivým momentem/zastavení
(lámání/stripování zubů), nakonec škodlivé motory Gear .
Podrobné obrázky:
Paramentery produktů:
| Model: CHF-GW12T -050 ABHL DC Hall Coding Motor | ||||||
| Napětí: DC12.0V napájení 0,55 W (11# lnput Motor) | ||||||
| POMĚR | 42 | 118 | 236 | 302 | 603 | 1030 |
| Přesný poměr redukce | 42.42 | 115.56 | 244.81 | 302.24 | 604.1 | 1032.44 |
| Nepřipření proudu (MA) | Méně nebo rovné 75 | Méně nebo rovné 75 | Méně nebo rovné 75 | Méně nebo rovné 75 | Méně nebo rovné 75 | Méně nebo rovné 75 |
| Rychlost bez zatížení (RPM) | 380 | 135 | 68 | 53 | 27 | 16 |
| Hodnocený točivý moment (kg . cm) | 0.1 | 0.3 | 0.65 | 0.8 | 1.6 | 2.4 |
| Hodnocený točivý moment (n . m) | 0.01 | 0.03 | 0.064 | 0.079 | 0.16 | 2.4 |
| Hodnocená rychlost (RPM) | 300 | 105 | 53 | 41 | 20 | 12 |
| Hodnocený proud (A) | Menší nebo rovna 0,23 | Menší nebo rovna 0,23 | Menší nebo rovna 0,23 | Menší nebo rovna 0,23 | Menší nebo rovna 0,23 | Menší nebo rovna 0,23 |
| Stall Current (A) | Menší nebo rovna 0,1 | Menší nebo rovna 0,1 | Menší nebo rovna 0,1 | Menší nebo rovna 0,1 | Menší nebo rovna 0,1 | Menší nebo rovna 0,1 |
| STALL TOTOR (KG . CM) | Menší nebo rovna 0,35 | Méně nebo rovné 1,0 | Méně nebo rovné 2,5 | Méně nebo rovné 3,0 | Méně nebo rovné 6,0 | Méně nebo rovné 9,0 |
| Usnesení haly | 296.94 | 808.92 | 1713.67 | 2115.68 | 4228.7 | 7227.08 |
| Napětí: DC6.0V napájení 0,15 W (11# lnput Motor) | ||||||
| POMĚR | 42 | 118 | 236 | 302 | 603 | 1030 |
| Nepřipření proudu (MA) | Méně nebo rovné 55 | Méně nebo rovné 55 | Méně nebo rovné 55 | Méně nebo rovné 55 | Méně nebo rovné 55 | Méně nebo rovné 55 |
| Rychlost bez zatížení (RPM) | 190 | 67 | 33 | 260 | 13 | 8 |
| Hodnocený točivý moment (kg . cm) | 0.05 | 0.15 | 0.32 | 0.4 | 0.8 | 1.2 |
| Hodnocený točivý moment (n . m) | 0.005 | 0.015 | 0.031 | 0.039 | 0.079 | 0.12 |
| Hodnocená rychlost (RPM) | 140 | 50 | 25 | 20 | 10 | 6 |
| Hodnocený proud (A) | Menší nebo rovna 0,18 | Menší nebo rovna 0,18 | Menší nebo rovna 0,18 | Menší nebo rovna 0,18 | Menší nebo rovna 0,18 | Menší nebo rovna 0,18 |
| Stall Current (A) | Menší nebo rovna 0,6 | Menší nebo rovna 0,6 | Menší nebo rovna 0,6 | Menší nebo rovna 0,6 | Menší nebo rovna 0,6 | Menší nebo rovna 0,6 |
| STALL TOTOR (KG . CM) | Menší nebo rovna 0,17 | Méně nebo rovné 0,5 | Méně nebo rovné 1,2 | Méně nebo rovné 1,50 | Méně nebo rovné 3,0 | Méně nebo rovné 4,5 |
| Další parametry podporují přizpůsobení nebo kontaktujte zákaznický servis | ||||||
| POMĚR | 1:16 | 1:54 | 1:63 | 1:80 | 1:157 | 1:345 |
| Přesný poměr redukce | 16.67 | 54.7 | 63.64 | 82.05 | 157.58 | 345.77 |
| POMĚR | 1:492 | 1:689 | 1:800 | 1:902 | 1:1576 | 1:2000 |
| Přesný poměr redukce | 491.64 | 698.18 | 800.60 | 902.48 | 1576.57 | 2006.55 |
