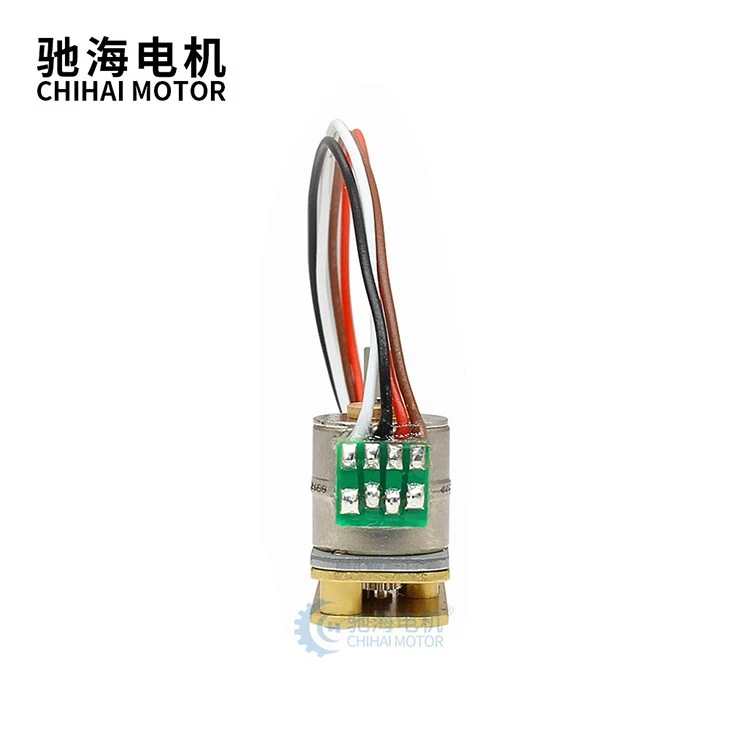

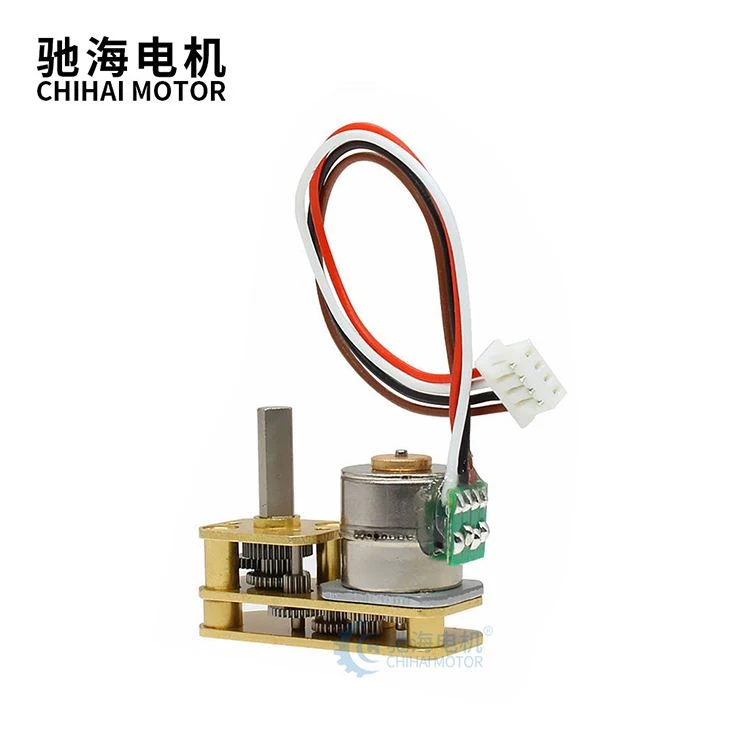

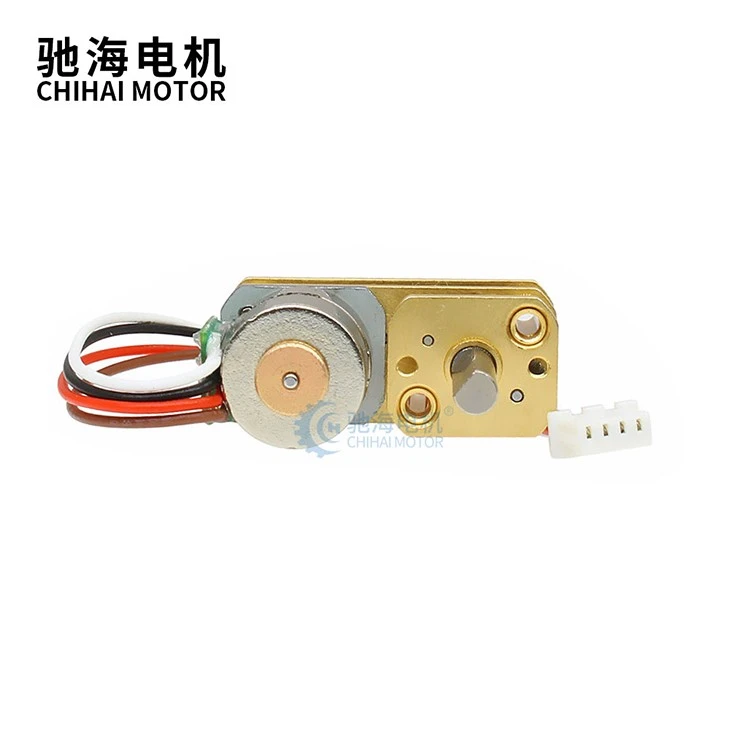

Permanentní magnet 2fázový 4vodičový kovový převodový krokový bezkomutátorový převodový motor
Popis výrobku
| Typ produktu |
CHS-GM1024-10BY Permanentní magnet 2 fáze 4 vodič kovový převodový krokový bezkomutátorový převodový motor |
| Fáze | 2 |
| Krokový úhel | 18 stupňů |
| Impedance | 39 Ω/fáze |
| Točivý moment | 3,5 gf.cm |
Vlastnosti: Čím nižší je poměr zpomalení, tím větší je úhel kroku, tím menší točivý moment, čím menší je poměr zpomalení, čím menší je úhel kroku, tím větší točivý moment!
Bezkomutátorový motor je pokročilý motor s vysokou účinností, nízkou hlučností, dobrou stabilitou, ale má také výhody úspory energie, ochrany životního prostředí a tak dále.
2-fázový 4-bezkomutátorový převodový motor využívá technologii elektronické komutace, takže může během provozu dosáhnout přesné kontroly a přizpůsobit se různým zátěžovým prostředím a pracovním podmínkám. Zároveň využívá i přesný převodový stupeň, který dokáže dosáhnout vyššího výstupního točivého momentu a nižších otáček.
Bezkomutátorové převodové motory jsou široce používány v mnoha oblastech, jako jsou automobily, traktory, roboty, lékařská zařízení a tak dále.

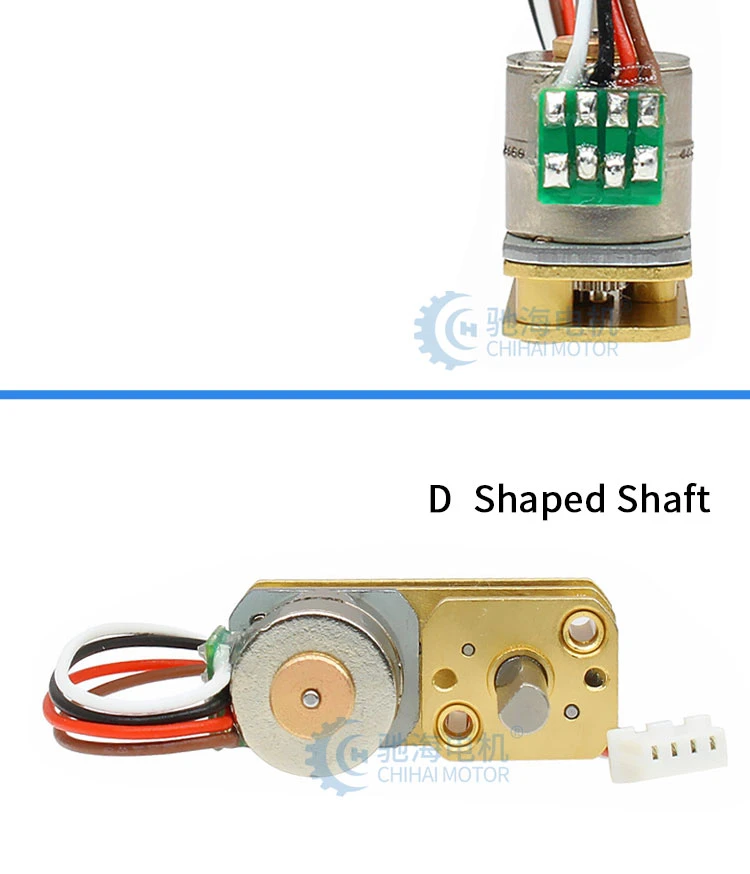

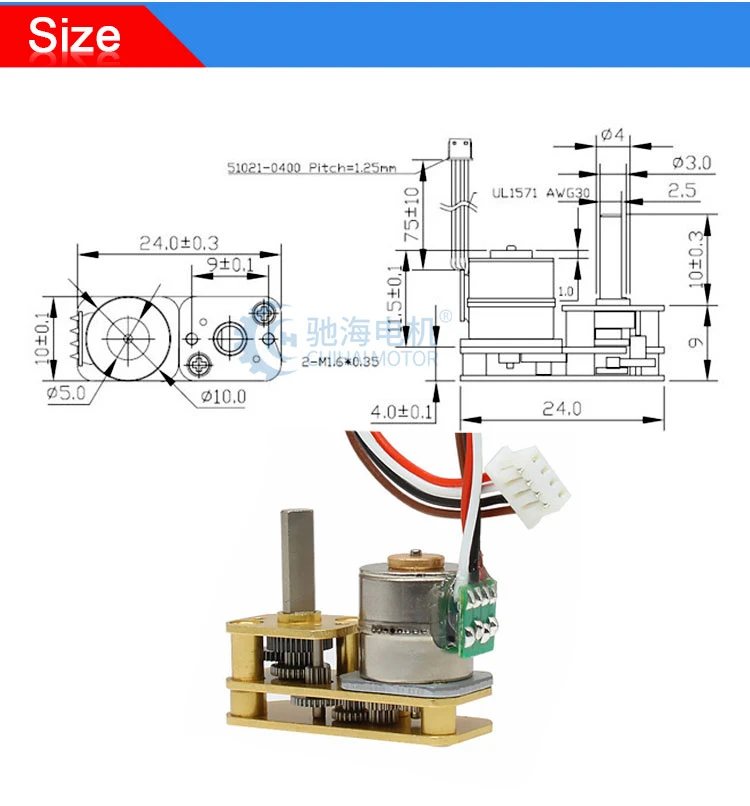

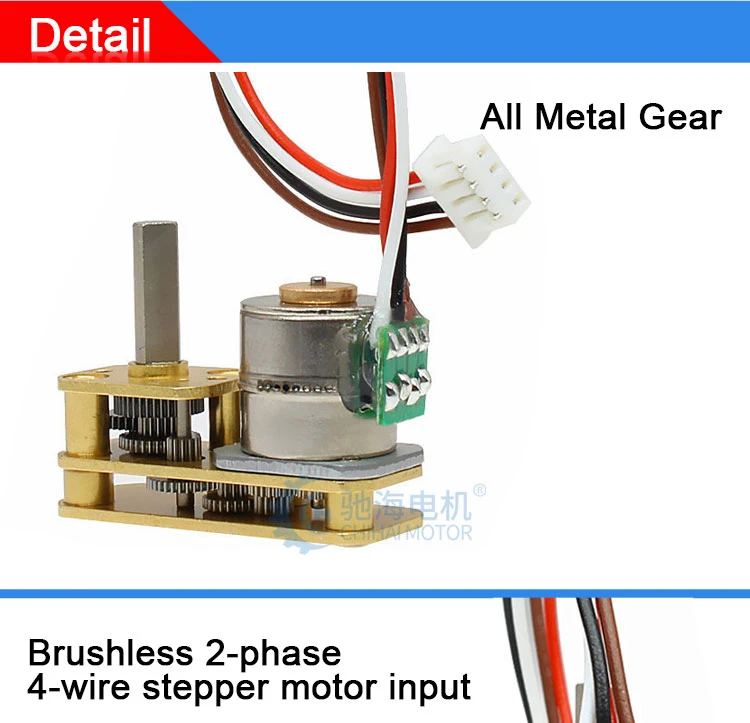

Detailní obrázky
Vstupní parametry krokového motoru
| MODELKA | CHS-10BY-M1055 |
| JMENOVITÉ NAPĚTÍ | 5 V DC (DRIVER IC:l6219) | PROUD ZA FÁZI | 128 mA / FÁZE |
| ODOLNOST CÍVKY | 39±7% ohm / FÁZE | POČET FÁZÍ | 2 FÁZE |
| KROKOVÝ ÚHEL | 18 stupňů / KROK | ZPŮSOB BUZENÍ | 2 FÁZE BUZENÍ |
| REŽIM JÍZDY | BIPOLÁRNÍ POHON | INDUKCE CÍVKY | 14,3 mH / FÁZE |
| VÝTAHOVÝ MOMENT | VÍCE NEŽ 3,5 gf-cm při 500 pps |
UDRŽOVACÍ MOMENT | VÍCE NEŽ 13 gf-cm AT 0 str |
| MAXIMÁLNÍ FREKVENCE ODPOVĚDI | VÍCE NEŽ 1200 pps | MAX. STARTOVNÍ FREKVENCE | VÍCE NEŽ 900 pps |
| TŘÍDA IZOLACE | TŘÍDA E PRO CÍVKY | IZOLAČNÍ PEVNOST | 100 V AC JEDNU SEKUNDU |
| IZOLAČNÍ ODPOR | 50MΩ DC 500V | PROVOZNÍ TEPLOTA | -0 - +55 stupeň |
Výstupní parametry doběhového motoru
| Model: CHS-GM1024-10Brushless Steping Gear Motor |
| Napětí: DC 5.{1}V (IC:L6219 ovladače) |
| Počet Fáze | Bipolární 2-2 fáze |
| Redukční poměr | 1: 50 | 1: 100 | 1: 150 | 1: 200 | 1: 350 | 1: 380 | 1: 500 |
| Krokový úhel | 0.36 stupně | 0.18 stupně | 0.12 stupně | 0,09 stupně | 0,051 stupně | 0,047 stupně | 0,036 stupně |
| Proud na fázi | 128 mA / FÁZE |
| Odpor na fázi | 39±7% ohm / FÁZE |
| Induktor na fázi | 14,3 mH / FÁZE |
| Přídržný moment (kgf.cm) | 0.60 | 1.10 | 1.60 | 2.00 | Nesmí překročit 3.0kgf.cm |
| Vytahovací moment (kgf.cm) | 0.18 | 0.30 | 0.45 | 0.60 | 1.00 | 1.10 | 1.50 |
| Max. Žádná odezva na zatížení | VÍCE NEŽ 1200 pps |
| Max. Slew Speed | VÍCE NEŽ 900 pps |
Balení a doručení
BALÍK:
Standardní exportní kartonové balení.
ČAS DORUČENÍ:
3-20 dní po potvrzení objednávky by mělo být stanoveno podrobné datum dodání
výrobní sezóna a objednané množství.
POZORNOST:
Pokud jsou vyžadovány zvláštní dokumenty pro celní odbavení, kontaktujte nás prosím předem pro potvrzení.
